  • Three-Axis Vertical Turntable

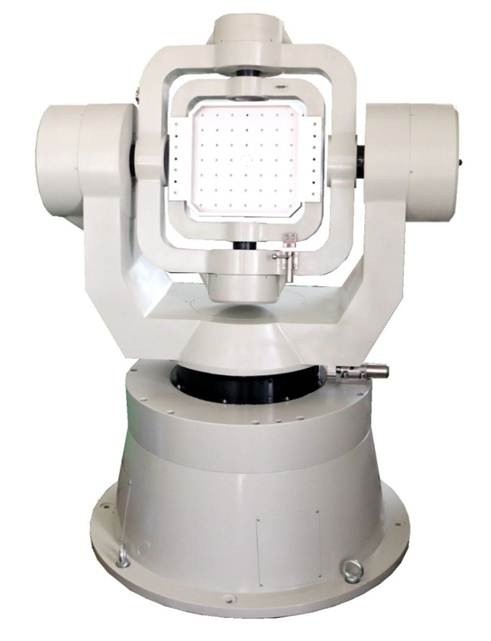

Three-Axis Vertical Turntable

Three-Axis Vertical Turntable



Three-Axis Vertical Turntable



Inner Axis

roll

Centre Axispitch

Outer Axisazimuthal

Function

This device has the function of position, rate, low frequency Swing, simulation; it can provide the benchmark of precise single, two axis and three axis positioning and rate for the tested load, it’s used for static testing and calibration of inertial original components, inertial navigation systems.

Axis Orientation

VerticalUOO

Payload Weight

5-20kg

Load Dimension

350×350×350mm

Table flatness

0.015mm

Degree of Triaxial Intersection

0.5mm

Perpendicularity of Two-Axis

±3″

±3″

Motion Error of Main Axis

±2″

±3″

±3″

Angular freedom

Continuous

Continuous

Continuous

Position Accuracy

±2″

±3″

±3″

Position Resolution

0.36″

0.36″

0.36″

Rate Range

±0.005°/s~±600°/s

±0.005°/s~±400°/s

±0.005°/s~±200°/s

Rate Resolution

0.001°/s

0.001°/s

0.001°/s

Peak Acceleration

600°/s2

400°/s2

200°/s2

Conductive Slipring

80 rings/3A

Remote Control Interface

RS232/RS422

Other

The remote control interface can be adjusted by user’s requirements
The quantity of conductive slip ring can be adjusted by user’s requirements
The dimension of table can be adjusted by user’s requirements
Technical parameter can be adjusted by user’s requirements.
